发布时间：2020-12-17 18:24:10
UPS是一种含有储能装置的恒压恒频的不间断电源。以工作方式来区分可分为后备式、在线式两大类型。
在线式UPS将市电输入整流稳压成直流，给蓄电池组充电，同时由逆变器输出交流电给用电设备。当市电断电时，无时间中断地从备用电池为用电设备提供后备电源。由于用电设备一直保持从在线UPS获取电力，相对于备式UPS切换时间近10毫秒，在线式UPS可以做到“零延时”切换。且逆变器输出的波形更纯净稳定，使在线UPS也能够起到净化市电、稳压稳频的作用，可以为精密设备提供更加可靠、优质的交流电源，可广泛应用于机房、数据中心、精密工业设备等行业。
案例分享
某UPS制造商为小型通讯网络、基站、地震监测台、精密工业设备提供机架式在线UPS，采购ITECH交流电源、电池模拟器、直流电子负载、交流电子负载等设备完成产品功能测试。

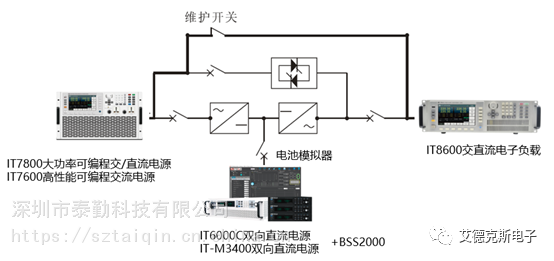

图1 在线式UPS测试方案
针对在线式UPS电源艾德克斯可以帮助工程师完成电气性能、可靠性功能测试：
1.在UPS输入端，艾德克斯IT7800/IT7600电源可实现市电正常、异常状态模拟，例如电压瞬间跌落、短时中断等仿真功能及谐波发生功能。验证市电在不稳定的情况下，UPS电源是否可以工作，或者在断电的情况下，是否可以实现工作模式的切换。
2.在蓄电池组端口，艾德克斯电池模拟器可模拟不同电压，容量，内阻的电池特性。通过BSS2000电池模拟器软件可选择铅酸电池或锂电池模型，帮助用户验证不同的充电策略，也可利用用户自定义电池模型功能，设置不同老化效果或不同工作温度的电池模型。更准确的测试UPS的后备时间及充电时间等参数。
3.在输出端使用IT8600交直流电子负载可模拟用电设备的工作状态。搭配IT9100功率分析仪可以方便地进行电压、电流、功率、频率、谐波等参数的量测。用户还选购了IT8700多路电子负载，进行多路输出机型的输出测试。
