发布时间：2020-12-21 18:02:59

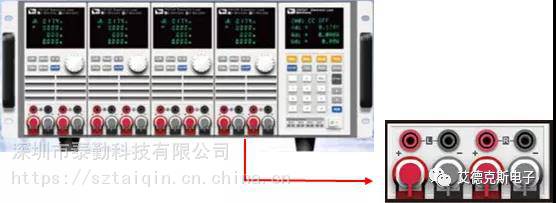

IT8700P系列多路输入可编程直流电子负载在IT8700的基础上进行了改良并升级，继承了原有可抽换式模块化的设计，单机框可达8个通道，扩展机框可达16通道。用户可根据需求在8款负载模组中自由选配。同时增加了前置端子，便于前面板接线操作，能够高效地实现用户多样化的测试需求。
IT8700P具有25kHZ动态测试速度、斜率可调、list带载波形编辑及LED模拟等功能，新增了电流上限、PLC设置以及CV环路速度可调功能，进一步满足不同客户的测试需求。接下来我们介绍几个常见的测试应用。
1、PC电源动态测试
定电压输出的电源，由于设计中具备反馈控制回路，能够将其输出电压连续不断地维持稳定在设定电压。但实际上反馈控制回路有一定的频宽，因此限制了电源供应器对负载电流变化时的反应。若控制回路输入与输出之相移与增益为1时，超过180度，则电源供应器之输出便会呈现不稳定，失控或震荡等现象。电脑在工作时，电流是动态变化的，而不是始终维持不变的，因此动态负载测试对PC电源是***重要的。可编程电子负载可用来模拟电源供应器在实际工作时最恶劣的负载情况，如负载电流迅速上升，下降之斜率，周期等。IT8700P系列达25kHZ的动态模式，可仿真电脑各不同运行状态下电流的变化，以对PC电源的动态
2、LED驱动源的测试
通常，LED驱动源的测试方法有几种：1、利用真实的LED灯测试；2、用电阻进行加载；3、使用电子负载的CR或CV模式加载。
然而，这些测试方法都有其缺陷。发光二极管存在一个正向导通电压VF，如果使用电阻进行拉载，电阻的I‐V曲线无法模拟LED的I‐V曲线，这会导致LED驱动电源无法启动。当客户使用电子负载进行拉载时，若是采用CR或CV模式也不能满足LED恒流源的测试，会出现测试电压，电流值不稳定的现象。那么如果使用真实的LED作为负载，由于实际LED驱动电源需要供应不同品牌、不同规格、串并联情况各不同的LED灯，若逐一测试各种LED灯则需花费高昂的测试成本。
如果电子负载能够仿真各种不同LED的组合来测试，就可达到快速又低廉的成本。IT8700P系列模组带有的CR-LED功能能够完全模拟LED灯的特性，可以通过设定Vd值来模拟二极管的导通电压特性，使测试更***。多通道的设计***提高了测试效率，可以满足生产厂家的批量测试的需求。
3、电动自行车充电器的测试

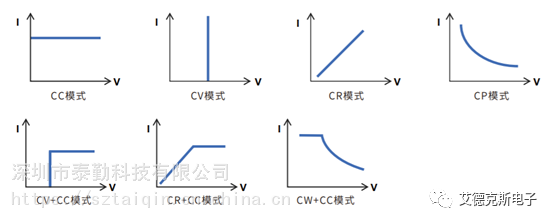

当使用电子负载模拟电池对电动自行车充电器进行测试时，工程师可能会遇到以下情况：当使用电子负载的CV模式时，如果以充电器***充电电压作为CV模式带载参数值，并且逐渐升高电压，那测试过程中很可能会瞬间加载很大的电流值。如果电流过冲时间较长，幅值较大，就会导致充电器过电流保护。针对这个问题，IT8700P系列新增电流上限功能，CV+CC复合操作模式，可限制突波电流。
当测试过程中出现过流导致充电器无法启动时，工程师只需选择CV+CC（I-limit）模式并设定I-limit值，限定内部电流的调整不超过充电器的过流保护点，就可以有效解决该问题。
