什么是手动维修开关（MSD）
手动维修开关(MSD)是一种带熔断器的高压连接器，新能源电动车做车辆检修时为了确保人车安全，通过拔出MSD将高压系统的电源断开。它可以实现高压系统的电气隔离，同时也可以起到短路保护的作用。
*MSD示意图*
MSD电气部位布置一般有两种，一种是位于高压电源的正极，另一种是位于电池组中间。使用MSD无需工具即可便捷断开高压回路，内有高压互锁功能，是重要的安全防护部件，MSD的可靠性显然会影响整车及维修人员的安全，需要进行完善的性能测试。
MSD测试案例
某用户选购ITECH电源产品进行MSD电气性能测试，以电流循环测试为例，要求以峰值电流370A进行50000次循环测试。

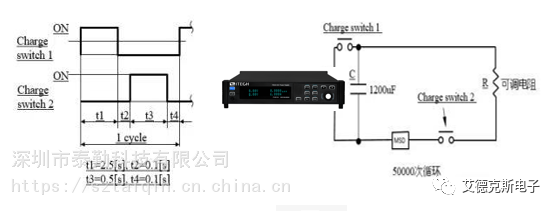

*MSD电流循环测试要求*
使用ITECH直流电源对电容进行充电，2.5S充满后然后断开Switch1。0.1S后，闭合Switch2。MSD进入电容的放电回路，此时调节可变电阻，使电容的峰值电流达到370A维持0.5S。如此循环测试50000次。
用户根据产品线MSD型号及配置的超级电容的参数可确定选用的ITECH电源具体规格型号。使用超级电容可以达到高速、大电流的电流冲击效果，同时减小对于直流电源容量的需求，是连接器、接触器等产品的常见测试方法。ITECH直流电源产品线上也有IT6000大功率电源可以直接覆盖测试要求，用LIST功能完成电流循环，简化测试电路。
ITECH拥有18个直流电源系列，电压可达2250V，电流可达2040A，功***至1152KW，丰富的直流电源产品广泛的应用于电源，电池，连接器等产品的测试。
欲深入了解，请联系深圳市泰勤科技有限公司。
