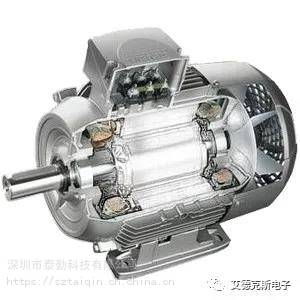

交流电机是将交流电的电能转变为机械能的一种机器，主要由一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子组成。与直流电机相比，交流电机结构简单，制造方便，适于做成高转速、高电压、大电流、大容量的电机，其功率覆盖范围可从几瓦到几十万千瓦、甚至上百万千瓦。交流电机已成为最为常用的电机，在工农业生产、交通运输、***、商业及家用电器、医疗电器设备等各方面广泛应用。
交流电机性能测试
艾德克斯始终致力于功率电子测试领域相关产品的测试解决方案的研究，IT7800系列大功率可编程交流电源可为交流电机性能测试提供有针对性的测试供电方案。
交流电机在启动时，因为转子是静止的，旋转磁场以的相对速度切割转子绕组，使转子绕组感应到的电势并流过很大的电流，这个电流产生抵消定子磁场的磁能。定子方面为了维护电源电压相适应的原有磁通电流也会随之加大，甚至会高达额定电流的4~7倍，这个大电流就叫启动电流。
电机启动电流的冲击可能使供电设备输出电压跌落波动或触发过流保护，导致无法正常启动。交流电机启动后随着电动机转速增高，定子电流也会很快趋于平稳，工作在额定电流范围内，用选择更大供电电源的方式规避启动电流的冲击，又会造成浪费。
应对启动电流影响的一种有效方法是采用电机软启动，通过缓慢增加电机工作电压实现转速逐渐达到预期设定值，可***降低电机启动电流，确保测试正常开展。艾德克斯IT7800系列可编程交流电源提供调节输出电压的变化速率与Sweep编程等两种方案，实现交流电机供电电压缓升效果。
一、调节输出电压的变化速率
IT7800系列可编程交流电源允许设定电压的变化速率。通过改变电压的变化速率，实现交流电机两端输入电压由低至高线性变化。

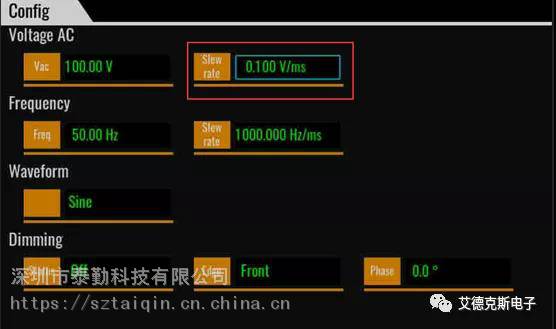

电压斜率设定界面

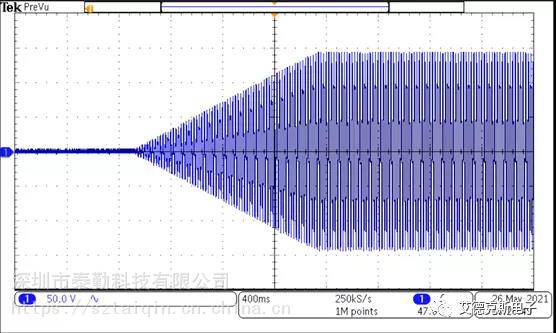

缓升输出电压波形
二、Sweep编程方案
Sweep扫描功能可以设置开始电压值、终止电压值、步进电压值、开始频率、终止频率、步进频率及单步时间，使电源电压和频率按步进阶梯。

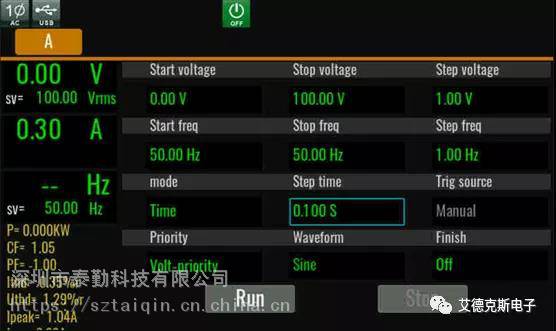

Sweep设定界面图
Sweep编程输出电压波形

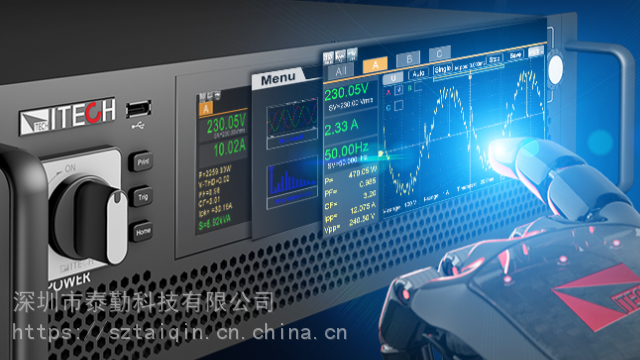

IT7800系列大功率可编程交/直流源采用高功率密度设计，在3U的体积内功率可达15kVA，电压可达350V和500V。通过主从并联，还可以提供高达960kVA的大容量交直流输出。LCD触摸屏设计，配合直观简便的UI界面让用户可以快速流畅的使用操作。
IT7800系列内置功率表和任意波型产生器, 可模拟谐波及任意波形输出，用户可以选择单相、三相、反相和多通道四种输出模式模拟不同的测试场景。IT7800系列广泛应用于新能源、电力电子、科研院校等领域的研发、生产、质检等多个阶段。
